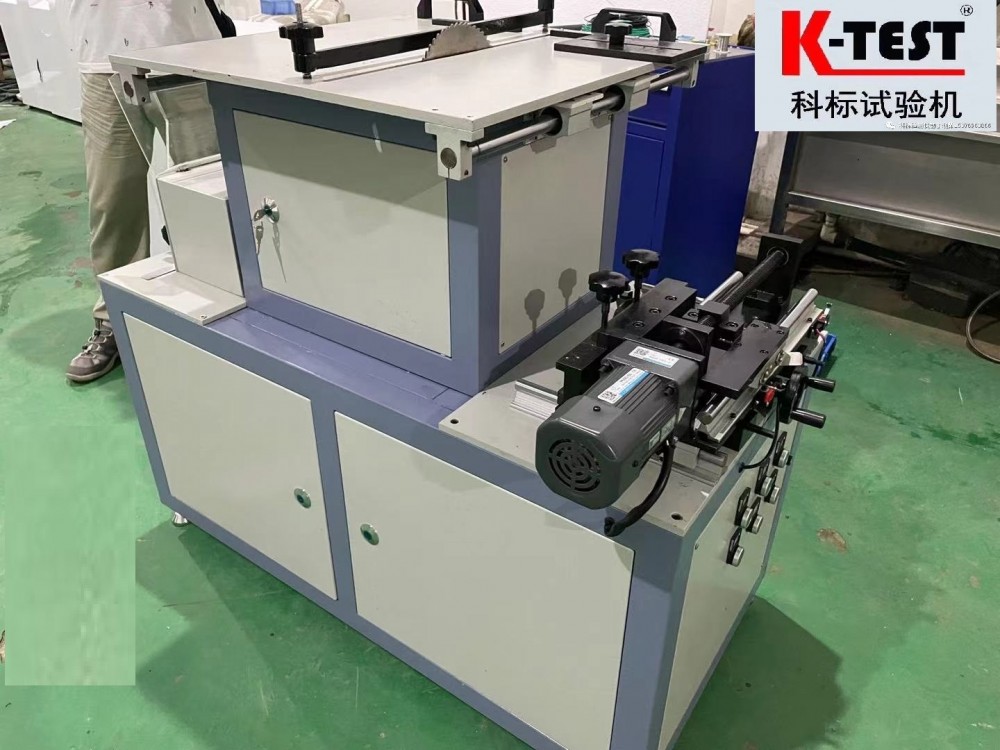

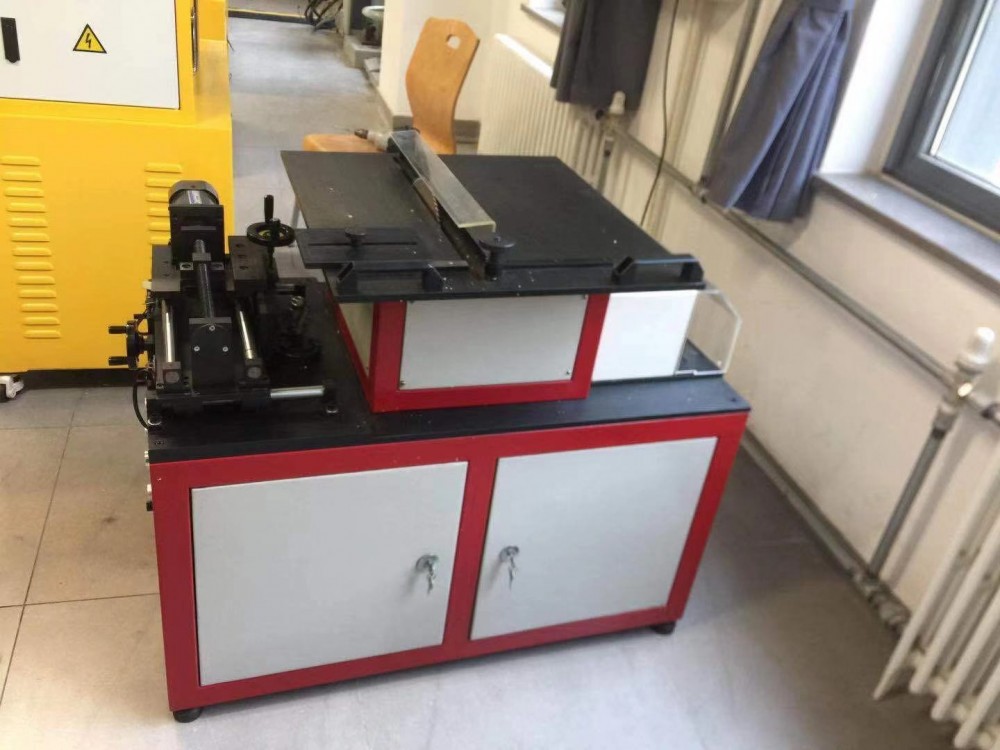

KWZY-I型万能制样机

概述：

该机用于加工塑料、有机玻璃、玻璃钢、纤维增强塑料和树脂浇注体等非金属材料的冲击、拉伸、压缩、热性能等试验用标准试样。能进行切断、铣缺口、铣曲线形、哑铃形和平面的加工。该机结构紧凑、操作方便、进给平稳、制样迅速准确，是高等院校，质检仲裁，科研院所，生产厂家材料检测时必不可少的制样机械。

 符合标准“”

GB/T1040、GB/T1043、GB/T1843、GB/T8004.2等等。

 技术参数

(一)切割部分：

1、最大切断宽度：260mm

2、最大切断厚度：35mm

3、锯片铣刀规格：250×32×2mm

4、刀具材质：硬质合金/CVD金刚石涂层

5、切割矩形试样误差：≤0.2mm

6、主轴转速：1450r/min

7、主轴电机功率：370W

（二）铣曲线及哑铃型部分：

1、最大铣削长度：240mm

2、最大铣削厚度：20mm

3、圆柱铣刀规格：30×12×30mm

4、圆柱铣刀材质：4刃硬质合金/CVD金刚石涂层

5、铣哑铃型试样误差：≤0.2mm

6、主轴转速：2800r/min

7、自动进给速度：0-216mm/min可调

8、主轴电机功率：180W

9、自动进给电机功率：60W

（三）铣缺口部分：

1、试样类型：A型、B型、C型

2、单次制样数量：1-24个

3、刀具长度：50mm

4、刀具材质：硬质合金

5、主轴转速：1250r/min

6、自动进给速度：0-100mm/min可调

7、主轴电机功率：40W

8、自动进给电机功率：40W

9、整机外形尺寸：1130×720×950mm

10、整机质量：350Kg

仪器特点：

1、对万能制样机进行了全面升级，缺口部分单次制样数量可达24个，第一批次试样加工完毕后，下批试样加工无需对刀。

2、切割部分优化了产品结构、电机及主轴，精度大幅度提高，不再只限于粗加工使用，矩形试样可直接切割成型，无需二次加工。

3、基层连接板等均采用12mm厚中碳钢一体加工成型（非焊接），表面精磨处理，保证了设备的整体性和平整性，机体刚性好，加工试样不振动，使用寿命长。

  4、哑铃型、缺口型制样均具有自动进给功能，操作简单、安全可靠、制样快捷。

5、矩形、哑铃型、缺口等不同类型试样加工专刀专用，无需更换刀具。

6、可加工材质广范，如塑料、有机玻璃、玻璃钢、碳纤维等。

7、4刃硬质合金大直径刀具耐磨、散热好、不夹碎屑。
