KXYZ-20哑铃型制样机

 概述

    该机须适用于制取各种非金属管材或板材的哑铃型拉伸试样及维卡热变形试样。采用仿形加工原理，并结合机械传动原理将螺纹旋转运动转变成直线运动，具有操作简单、快速、方便且制得试样标准、尺寸稳定等特点。试样与刀具的相对位置可根据实际情况调节，试样的形状须由相应的靠模板形状控制，工作过程不受操作人员调动的影响，多次重复使用，不需要反复对刀，能得到需要的试样样条；减少了工作时间的耗损和提高了操作的通用性、提高了工作效率、降低了加工成本；且在工作台面上安装有吸尘装置，刀具耐用，制得样品边缘平滑，无毛刺。

 符合标准

Ø GB/T 8804.2-2003 《热塑性塑料管材——拉伸性能测定 第2部分：硬聚氯乙烯（PVC—U）、氯化聚氯乙烯（PVC—C）和高抗冲聚氯乙烯（PVC—H1）管材》中规定的机械加工试样(类型1)和冲裁试样（类型2）；

Ø GB/T 8804.3-2003 《热塑性塑料管材——拉伸性能测定 第3部分：聚烯烃管材》中规定的哑铃型试样(类型1、类型2)；

Ø GB/T 1040.2-2006《塑料拉伸性能的测定 第2部分：模塑和挤塑塑料的试验条件》中规定的哑铃型试样(1B型)；

Ø GB/T 1040.3-2006《塑料拉伸性能的测定 第3部分：薄膜和薄片的试验条件》中规定的哑铃型试样（5型、1B型）。

制取试样规格：

Ø GB/T1040.2—2006“塑料拉伸性能试验方法”中规定的1A、1B型哑铃形试样；

Ø GB8802—2001“热塑性塑料管材、管件 维卡软化温度测定方法”及GB1634.3—2004“塑料 负荷变形温度的测定”中规定的维卡试样；

Ø 试样总长≤250mm，宽16~50mm，厚≤20mm的长条试样；

Ø 用户要求的其它形状的试样（需特殊定货）。

 技术参数：

Ø 铣刀直径：27mm；

Ø 铣刀转速：2900转/分；

Ø 工作台面尺寸：400mm×400mm；

Ø 试样厚度：1～20mm；

Ø 重量：85Kg；

Ø 电源电压：交流380V+10%，50Hz；

Ø 功率：370W。  、、

配置：

Ø 主机           一台；

Ø 铣刀           一个；

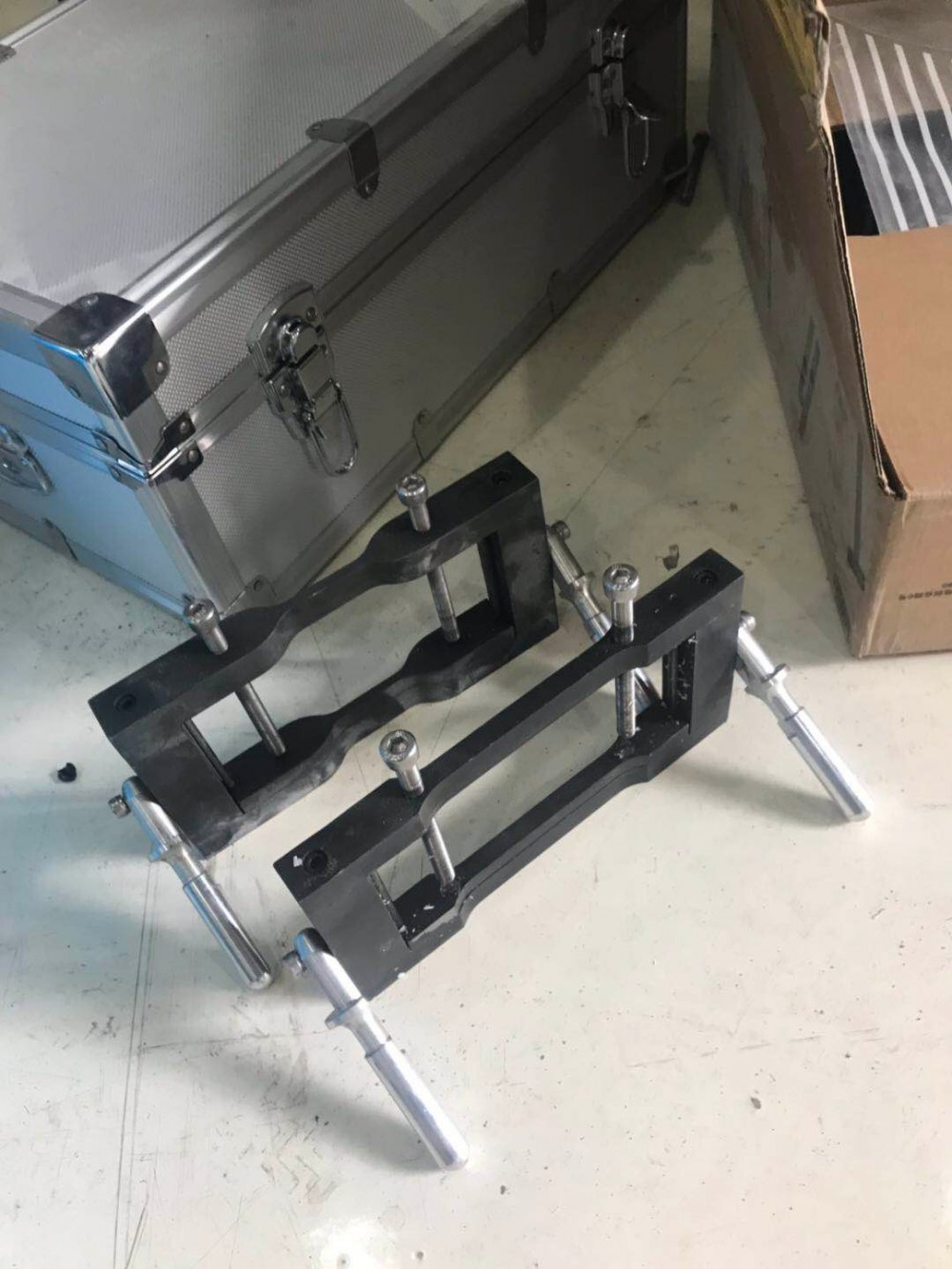

Ø 靠模           一把。
